Введение
Циркуляционная система бурового раствора является одним из ключевых элементов буровой установки. Она обеспечивает непрерывную циркуляцию бурового раствора в процессе бурения, выполняя сразу несколько критически важных функций: очистку скважины, охлаждение и смазку бурового инструмента, вынос шлама и поддержание устойчивости стенок скважины.
Без правильно спроектированной и стабильно работающей циркуляционной системы невозможно обеспечить безопасное, эффективное и экономически целесообразное бурение.
Назначение циркуляционной системы бурового раствора
Основные задачи системы включают:
- транспортировку выбуренной шлама на поверхность;
- охлаждение и смазку долота и бурильной колонны;
- поддержание необходимого гидростатического давления в скважине;
- стабилизацию стенок скважины и предотвращение обвалов;
- очистку бурового раствора от твердых частиц;
- подготовку и повторное использование бурового раствора.
Таким образом, циркуляционная система напрямую влияет на скорость бурения, срок службы оборудования и общую безопасность работ.

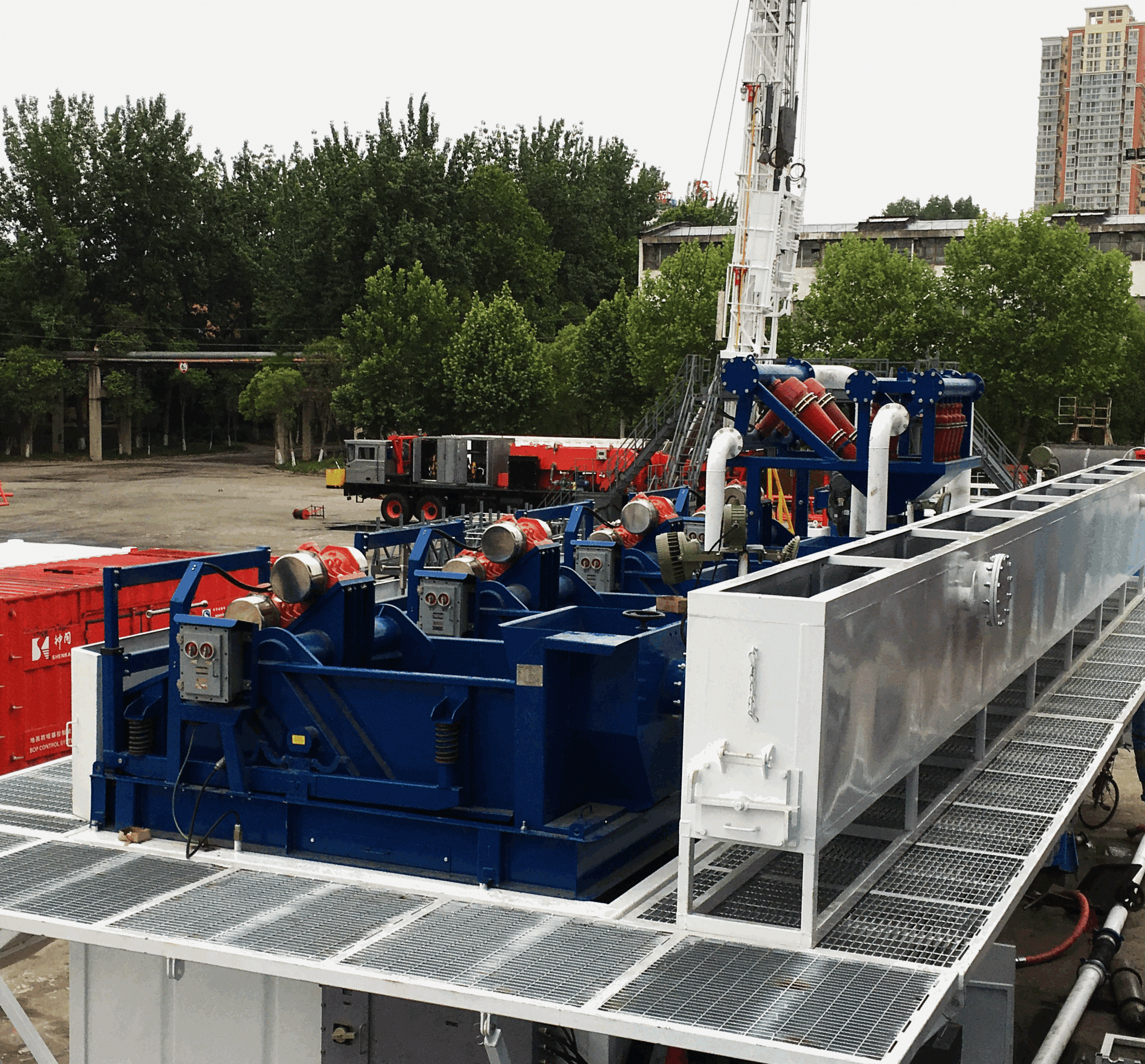

Основные элементы циркуляционной системы
Циркуляционная система бурового раствора представляет собой комплекс оборудования, включающий несколько взаимосвязанных узлов.
1. Емкостный блок (циркуляционные ёмкости)

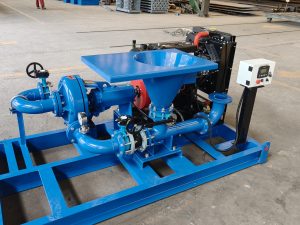

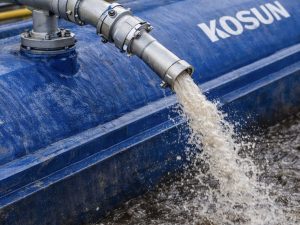

Используется для хранения, приготовления и смешивания бурового раствора. Оснащается мешалками, перегородками и измерительными приборами для контроля параметров раствора.
2. Буровые насосы
Обеспечивают подачу бурового раствора из емкостей в скважину под заданным давлением и расходом. Производительность насосов подбирается в зависимости от глубины скважины и типа буровых работ.
3. Линия нагнетания и стояк
По этим трубопроводам буровой раствор подается от насосов к вертлюгу и далее в бурильную колонну.

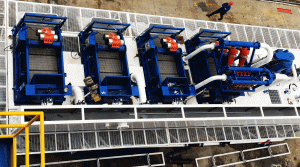

4. Система очистки бурового раствора
Ключевой элемент циркуляционной системы, предназначенный для удаления твердых частиц различной фракции. Обычно включает:
5. Линия возврата раствора
После выхода из скважины раствор с шламом по желобам и трубопроводам поступает на очистку, а затем возвращается в циркуляционные ёмкости.
Принцип работы системы
- Работа циркуляционной системы основана на замкнутом цикле:
- Буровой раствор подготавливается и хранится в емкостях.
- Насосы подают раствор через нагнетательную линию в бурильную колонну.
- Раствор выходит через сопла долота, разрушает породу и захватывает выбуренный шлам.
- Смесь раствора и шлама поднимается по затрубному пространству на поверхность.
- На поверхности раствор проходит поэтапную очистку.
- Очищенный раствор возвращается в емкостный блок и снова используется в бурении.
Такой цикл позволяет значительно снизить расход бурового раствора и обеспечить стабильность процесса бурения.
Значение эффективной очистки бурового раствора
Качество работы циркуляционной системы во многом определяется эффективностью очистки бурового раствора. Недостаточная очистка приводит к:
- повышенному износу насосов и трубопроводов;
- снижению скорости бурения;
- увеличению риска прихватов;
- росту эксплуатационных затрат.
Современные циркуляционные системы проектируются с учетом многоступенчатой очистки, что позволяет поддерживать оптимальные реологические и физико-химические свойства раствора.
Области применения
Циркуляционные системы бурового раствора применяются в:
- нефтегазовом бурении;
- геологоразведочных работах;
- бурении водяных скважин;
- горизонтально-направленном бурении (ГНБ);
- тоннелепроходческих и инфраструктурных проектах.
Конфигурация системы может изменяться в зависимости от типа бурения, глубины скважины и геологических условий.
Заключение
Циркуляционная система бурового раствора является основой технологического процесса бурения. Грамотно подобранное оборудование, эффективная очистка и стабильная циркуляция раствора обеспечивают безопасность работ, снижение затрат и повышение общей эффективности буровых операций.
Понимание принципов работы и состава циркуляционной системы позволяет оптимизировать процесс бурения и адаптировать его под конкретные условия эксплуатации.
